Combinar voladizos de diferentes modelos, por ejemplo entre el KR3000 y el KR6000, es técnicamente inviable. Sin embargo, una mezcla de diferentes longitudes de brazo, por ejemplo 50 cm y 100 cm, es bastante factible. Es importante que los brazos en voladizo no sobresalgan de los pies en voladizo. Una combinación de brazos en voladizo de 50 cm y 100 cm requeriría un montante de estantería con una profundidad de 100 cm.
Nuestras estanterías en voladizo están disponibles en versiones pintadas y galvanizadas en caliente para su uso en exteriores, según el tipo de estantería en voladizo (modelos en voladizo para uso en exteriores: KR2500 / KR3000).
La fijación de cada uno de los tirantes transversales y diagonales se monta en la placa de sujeción de los montantes de la estantería con los correspondientes tornillos hexagonales, tuercas hexagonales y arandelas.
Dependiendo de la altura de sus estanterías, el número de tirantes (transversales y diagonales) varía.
En la descripción del artículo y en las instrucciones de montaje encontrará el número adecuado de tirantes en el volumen de suministro.
La dimensión del eje es la dimensión interna entre dos montantes de la estantería. Dependiendo del tipo de voladizo, ofrecemos estas bahías en 120 cm (KR2500) y en 100 cm / 150 cm (KR3000 / KR6000).
Las bandas de goma en las estanterías cantilever se utilizan principalmente para proteger los productos almacenados y los voladizos de posibles daños. No es necesario ningún montaje adicional para fijarlas. Las bandas de goma simplemente se pegan directamente en el brazo voladizo deseado. Para nuestros modelos KR3000 y KR6000 ofrecemos bandas de goma especialmente adaptadas.
Los tamaños disponibles varían en función del modelo de estantería cantilever:
- KR2500: ofrece bahías de 120 cm de ancho, con refuerzo incluido.
- KR3000: ofrece módulos de 100 cm y 150 cm, ambos con refuerzo incluido. También están disponibles en versión galvanizada en caliente.
- KR6000: Este modelo también ofrece bahías de 100 cm y 150 cm con arriostramiento.
El volumen de suministro incluye el número adecuado de tornillos para el montaje de la estantería en voladizo. Los siguientes tornillos se utilizan para una estantería en voladizo:
Anclaje de pernos, pernos / tuercas hexagonales, arandela, cuña de compensación, etc.
En determinados modelos de nuestras estanterías cantiléver, puede ajustar de forma flexible la altura de los brazos cantiléver. Los modelos KR3000 y KR6000 ofrecen la posibilidad de ajustar los brazos en voladizo individualmente en pasos de 5 cm. Por el contrario, los brazos del sistema KR2500 están firmemente soldados y no permiten ningún ajuste de altura.
Las estanterías cantiléver son ideales para almacenar mercancías largas, por ejemplo, vigas de madera, perfiles de acero, tubos y mucho más. También puede equipar la estantería cantiléver con estantes de madera o de rejilla para poder almacenar también otras mercancías.
Las estanterías cantiléver siempre se fijan al suelo mediante anclajes.
Por supuesto, también ofrecemos estanterías de dimensiones personalizadas.
Envíenos su consulta por correo electrónico, fax o póngase en contacto con nosotros por teléfono.

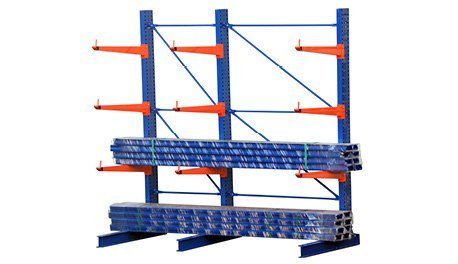

Estantería Cantilever Tipo KR3000

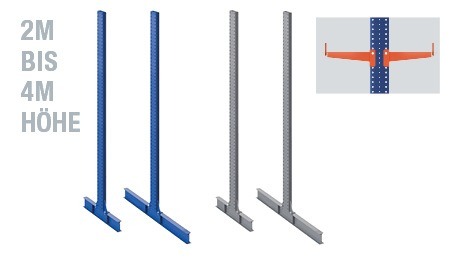

- Altura de estantería 2m - 4m
- Estantería cantiléver de una + dos caras con brazos ajustables libremente en una cuadrícula de 5cm de altura
- Los montantes en voladizo están unidos por tirantes transversales y diagonales
- El perfil vertical se atornilla a la base
Fácil de montar- El mejor precio
- Todas las piezas incluidas
Fácil de montarInstrucciones de montaje

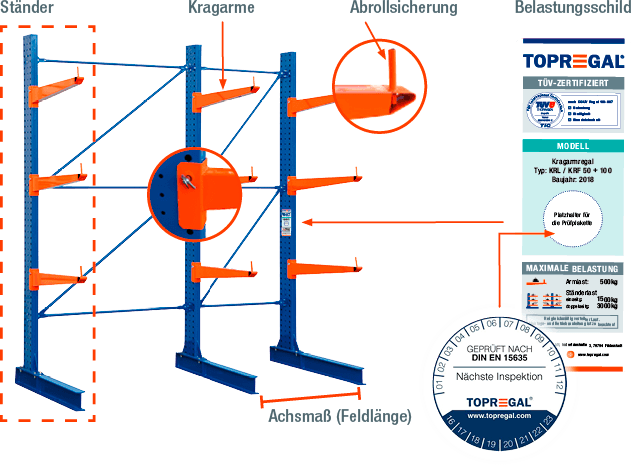

Calidad de nuestros productos
Pruebas voluntarias de nuestras estanterías cantiléver
Con el fin de someternos a pruebas de calidad externas, todos los años sometemos nuestros productos a una inspección voluntaria.
Las estanterías se someten a pruebas de carga, rigidez y estabilidad.
Las cargas máximas de las estanterías y de las bahías se indican en las placas de carga incluidas en el suministro.
Versiones
Pintadas para interior

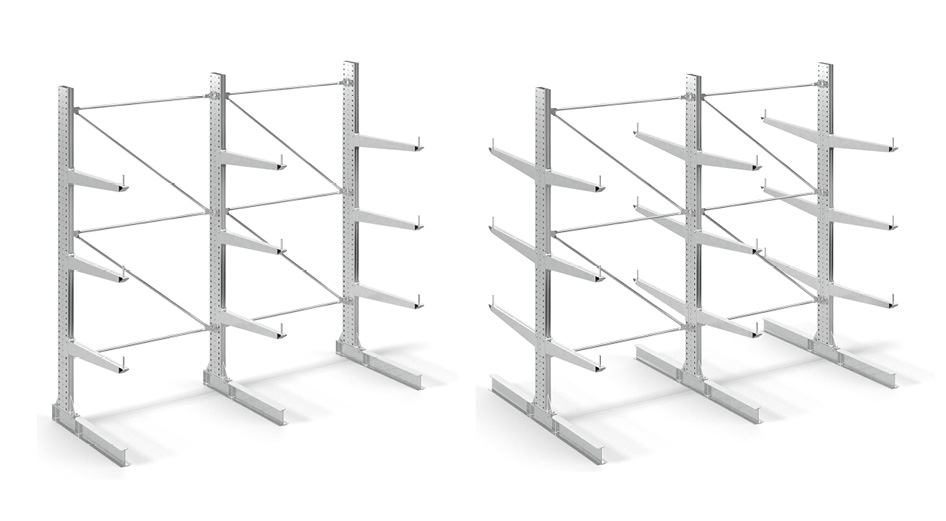

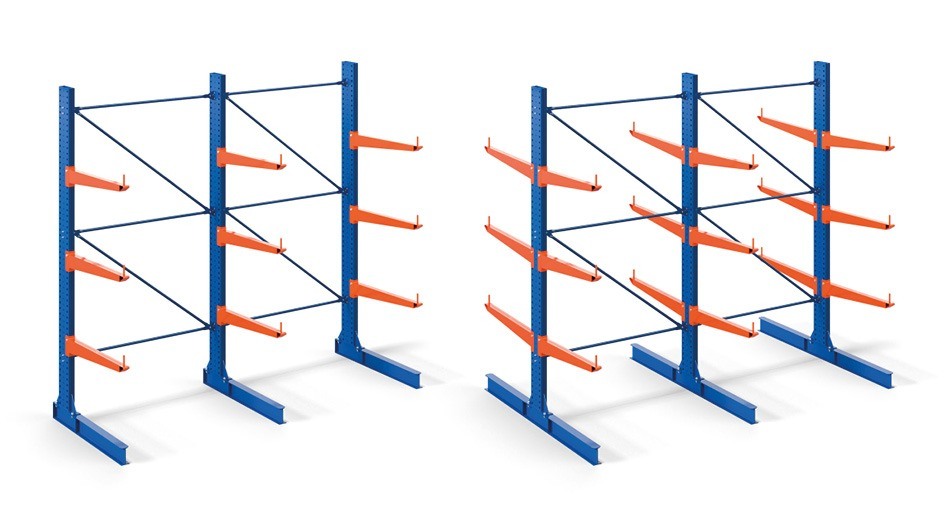

Versiones de una y dos caras
Haga clic aquí para ver los precios y la descripción general del producto
Galvanizada en caliente para uso exterior
Estanterías galvanizadas en caliente para uso exterior

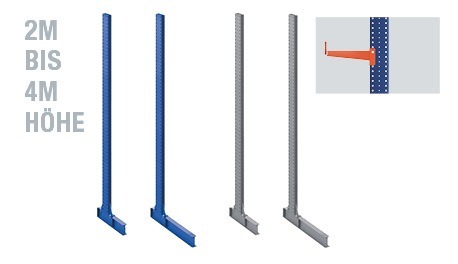

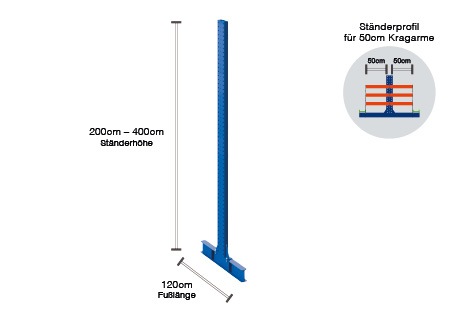

Vista general Montantes Estantería cantilever KR3000

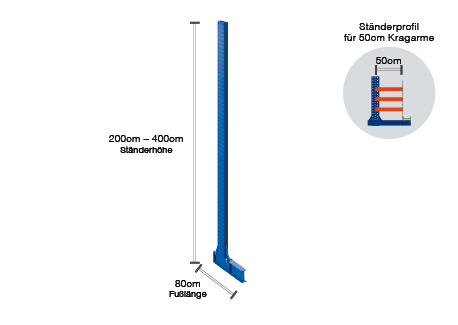

Montante de una cara
Estabilidad mediante vigas en T

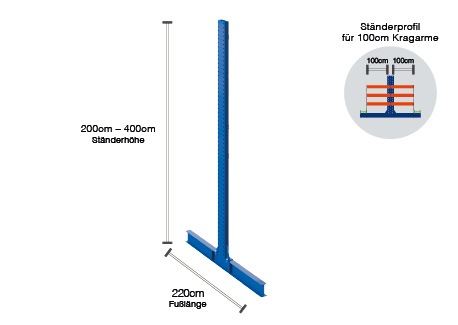

Montante de doble cara

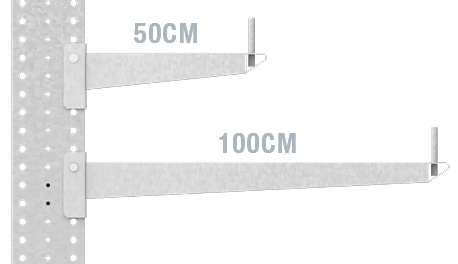

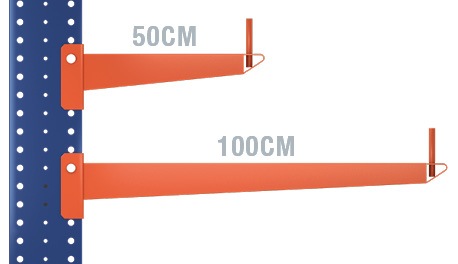

2 profundidades diferentes: 50 cm de profundidad de brazo (80 cm de profundidad de pie) y 100 cm de profundidad de brazo (130 cm de profundidad de pie)

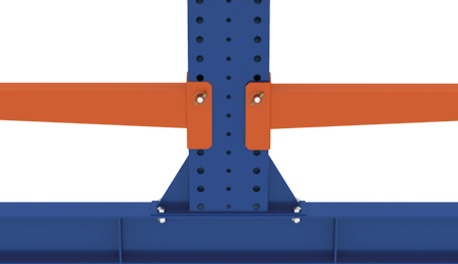

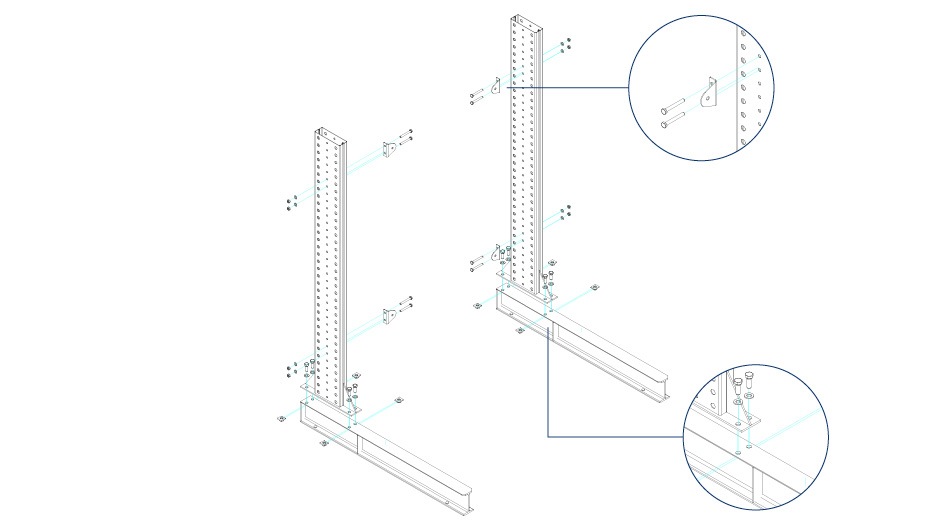

El montante de estantería completo consta de un perfil en C doble y la parte del pie en forma de viga en T (pie). El perfil del montante se atornilla al pie.
Montantes
Versiones + masa
Carga del montante
Una cara máx. 1500KG
Doble cara máx. 3000KG
Las cargas se aplican con carga uniformemente distribuida
Montaje vertical

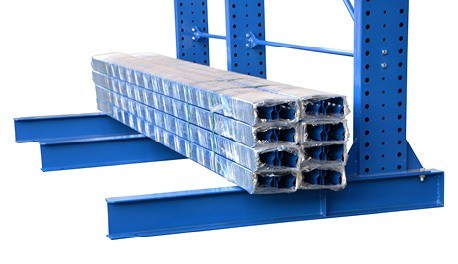

Carga en la sección de los pies
El área de las secciones de los pies de la estantería cantilever puede cargarse infinitamente.
Datos técnicos

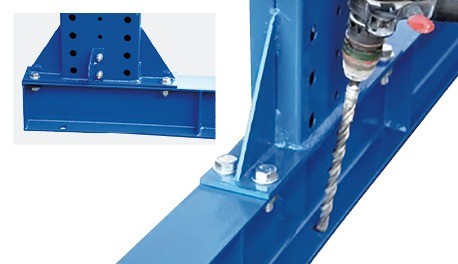

Fijación en el suelo
Piezas individuales necesarias:
Estante montado, anclaje de perno
- Taladros: 12 mm ∅, 100 mm de profundidad
- Agujeros de soplado
- No se necesita soporte de suelo. Los agujeros ya están integrados / pretaladrados en la sección de la base.
- Introducir el anclaje de perno con el soporte de suelo - la tuerca debe quedar a ras de la rosca
- Apriete firmemente el anclaje
- Después de apretar, la marca en la rosca no debe ser visible.
Atención:
Los anclajes de perno deben fijarse de forma profesional.
Nuestro equipo de montaje interno se encargará con mucho gusto del montaje profesional de sus estanterías.
Aquí encontrará más información sobre nuestros montajes de estanterías

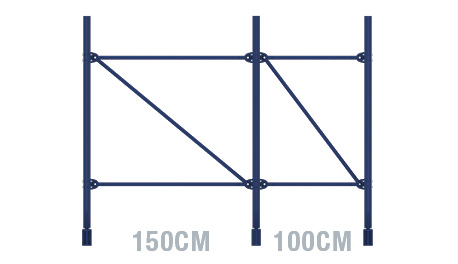

Dimensiones del eje
- La medida del eje describe la anchura de una estantería, así como la distancia entre dos montantes.
- Ofrecemos dos dimensiones de eje diferentes en los anchos de 100 cm y 150 cm.
- Las diferentes dimensiones de eje se pueden combinar libremente entre sí.
- Configure su estantería cantiléver individualmente con las longitudes de hueco que desee. Nuestras estanterías también pueden ampliarse en cualquier momento gracias a su construcción modular.
Tirantes de montaje
Información técnica

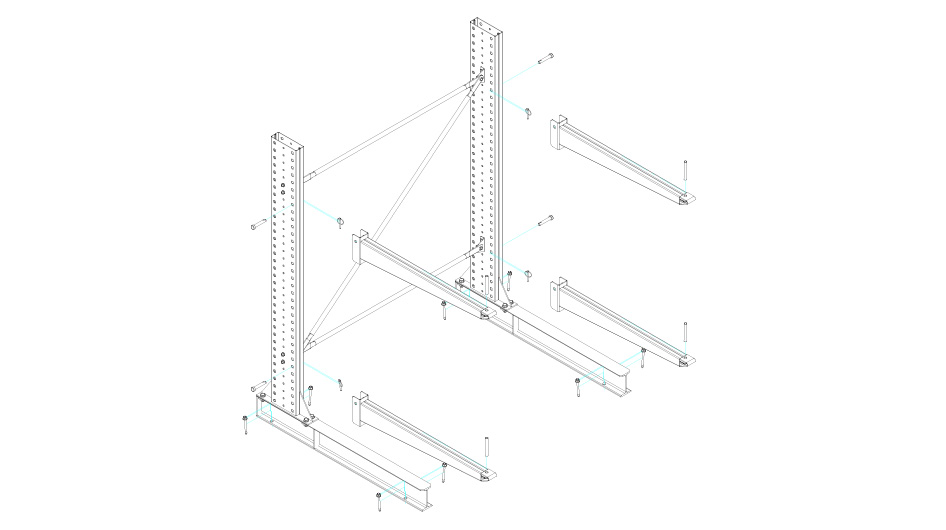

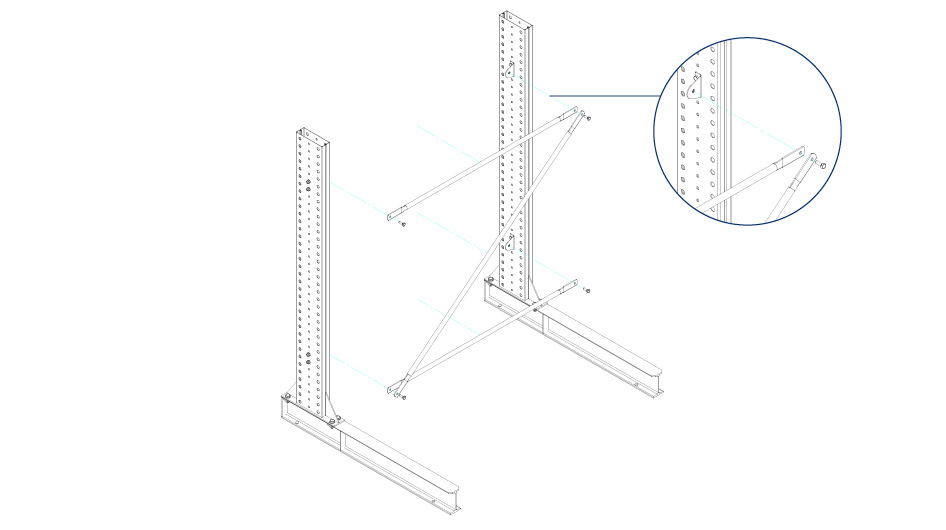

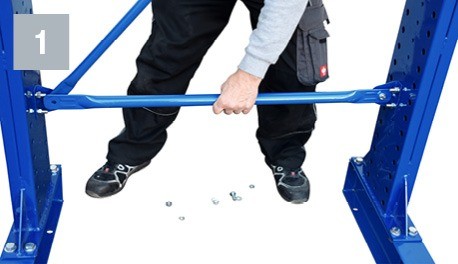

Montaje de las riostras transversales y diagonales
Piezas necesarias:
Tirante diagonal, tirante transversal, tornillo hexagonal, tuerca hexagonal, arandela

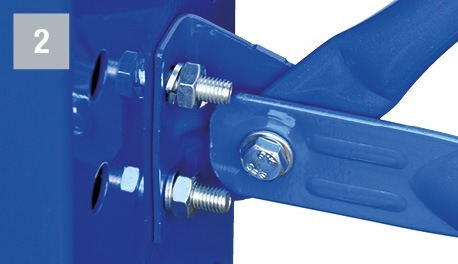

- El montaje de las riostras transversales y diagonales se realiza mediante pernos hexagonales M10*80, arandelas M10, tuercas M10 y placas de retención directamente en el perfil montante
- Con una llave fija de 17 mm y una carraca con tuerca de 17 mm, el montaje se realiza en pocos minutos.
Los refuerzos diagonales + los refuerzos transversales sirven de rigidizadores entre los montantes y aumentan la estabilidad.
Brazos en voladizo

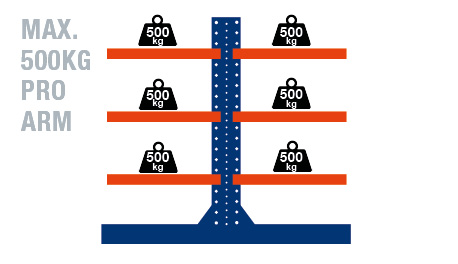

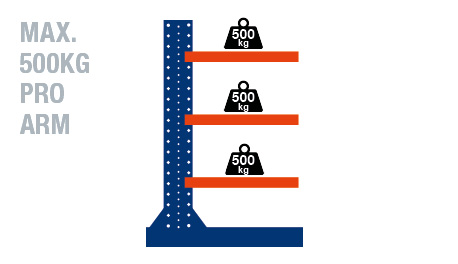

Carga máx. Carga por brazo = 500 kg
El brazo es apto para construcción unilateral y bilateral.
Carga por brazo
- Carga total por brazo en voladizo
Máximo 500kg con carga distribuida uniformemente
Montaje de brazos en voladizo
Información técnica

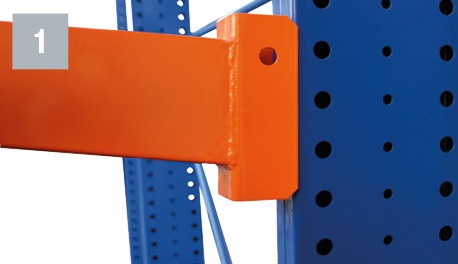

Montaje de los brazos en voladizo
1. lleve el brazo en voladizo a la altura deseada

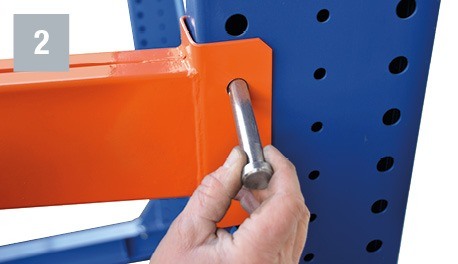

2. enganche los pasadores

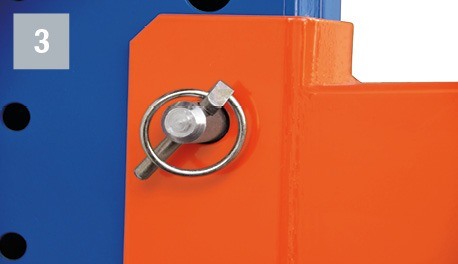

3. colocar el pasador de seguridad

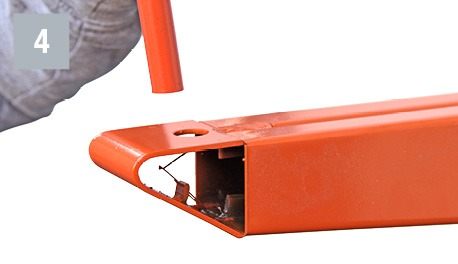

4. coloque la protección antivuelco

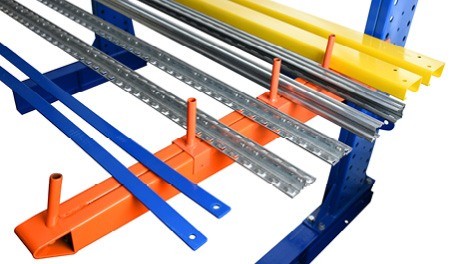

Accesorios del brazo en voladizo
Separador de brazo en voladizo
Para dividir los brazos en voladizo en compartimentos separados

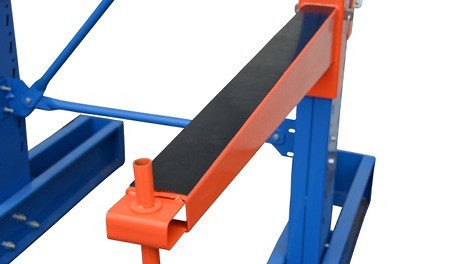

Soporte en voladizo Banda de goma
Protege contra arañazos y deslizamientos

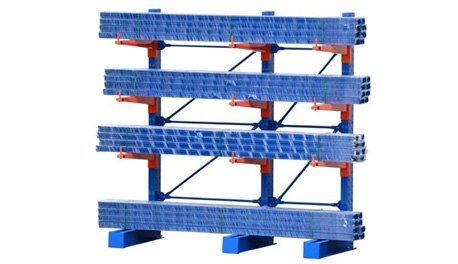

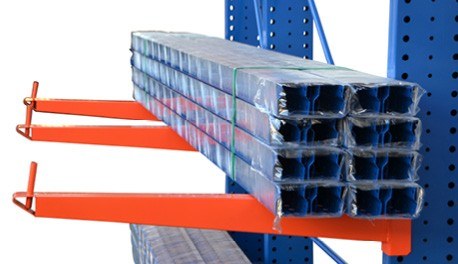

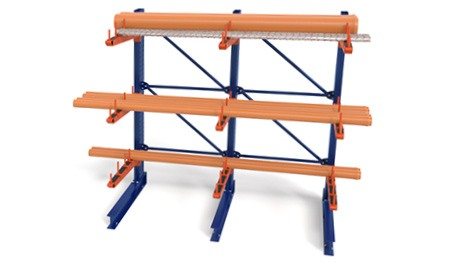

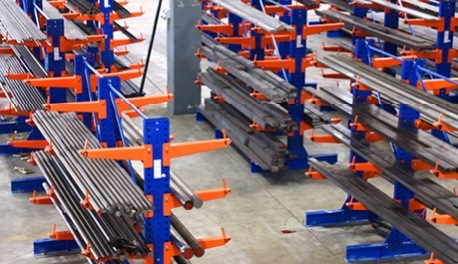

Ejemplos de aplicación
Óptimo para mercancías largas
Accesorios - adecuados para KR3000

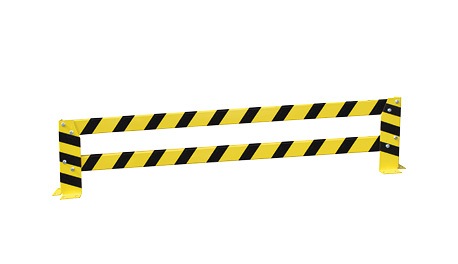

Tablón de protección contra choques 40cm
varias longitudes disponibles > a juego con los tablones de 40cm de altura
Protección contra choques en forma de U
diferentes alturas disponibles > a la protección anticolisión en forma de U
