Estantería de paletización tipo PR4500
- Altura de la estantería 2m - 7,5m
- Profundidad del montante 110cm o 80cm
- Capacidad de carga hasta 500kg por palet
- Niveles ajustables en altura individualmente en incrementos de 5cm
- Varios estantes
- Amplia gama de accesorios
- Probado según DIN EN 15512
- Fácil de montar
- El mejor precio
- Todas las piezas incluidas
Área de descargas
Instrucciones de montaje y ficha técnica
Calidad de nuestros productos
Pruebas voluntarias de nuestras estanterías de paletización
Con el fin de someternos a pruebas de calidad externas, hacemos inspeccionar nuestros productos anualmente.
Las estanterías se someten a pruebas de carga, rigidez y estabilidad.
Las especificaciones de capacidad de carga publicadas para nuestras estanterías se basan en la norma DIN EN 15512.
Las cargas máximas de las estanterías y las bahías se indican en las placas de carga incluidas en la entrega para confirmar las especificaciones.
Versiones
Pintada para uso en interiores
Vista general de la estantería de paletización vertical PR4500
Un montante de estantería completo se compone de perfiles verticales laminados en frío en forma de U con extremos plegados hacia el exterior más los tirantes transversales y diagonales en forma de perfiles en C.
Carga en vano y puntual
Carga máxima por estante 1500KG
- Con carga distribuida uniformemente por nivel de celosía
- Carga máx. La carga máxima de la estantería depende de la longitud del armazón
Masa de las cerchas
Carga puntual por placa
máx. 4500KG
- Fuerzas que actúan sobre el suelo en forma de carga puntual
Información técnica
Placa de anclaje al suelo
El anclaje al suelo se realiza mediante pernos de anclaje M12x100.

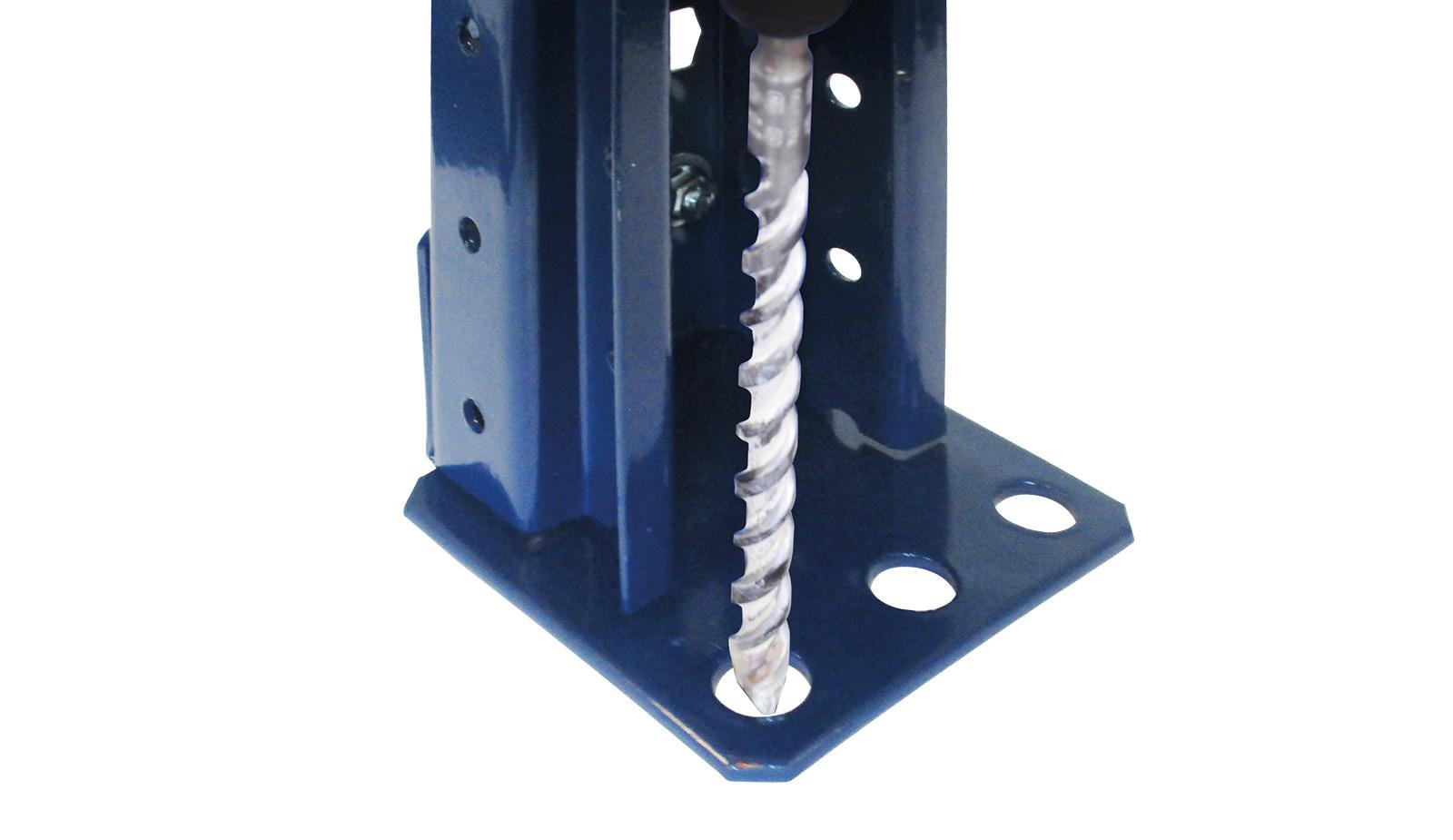

- Para ello, primero se perforan los agujeros correspondientes con una broca adecuada (12 cm de diámetro).

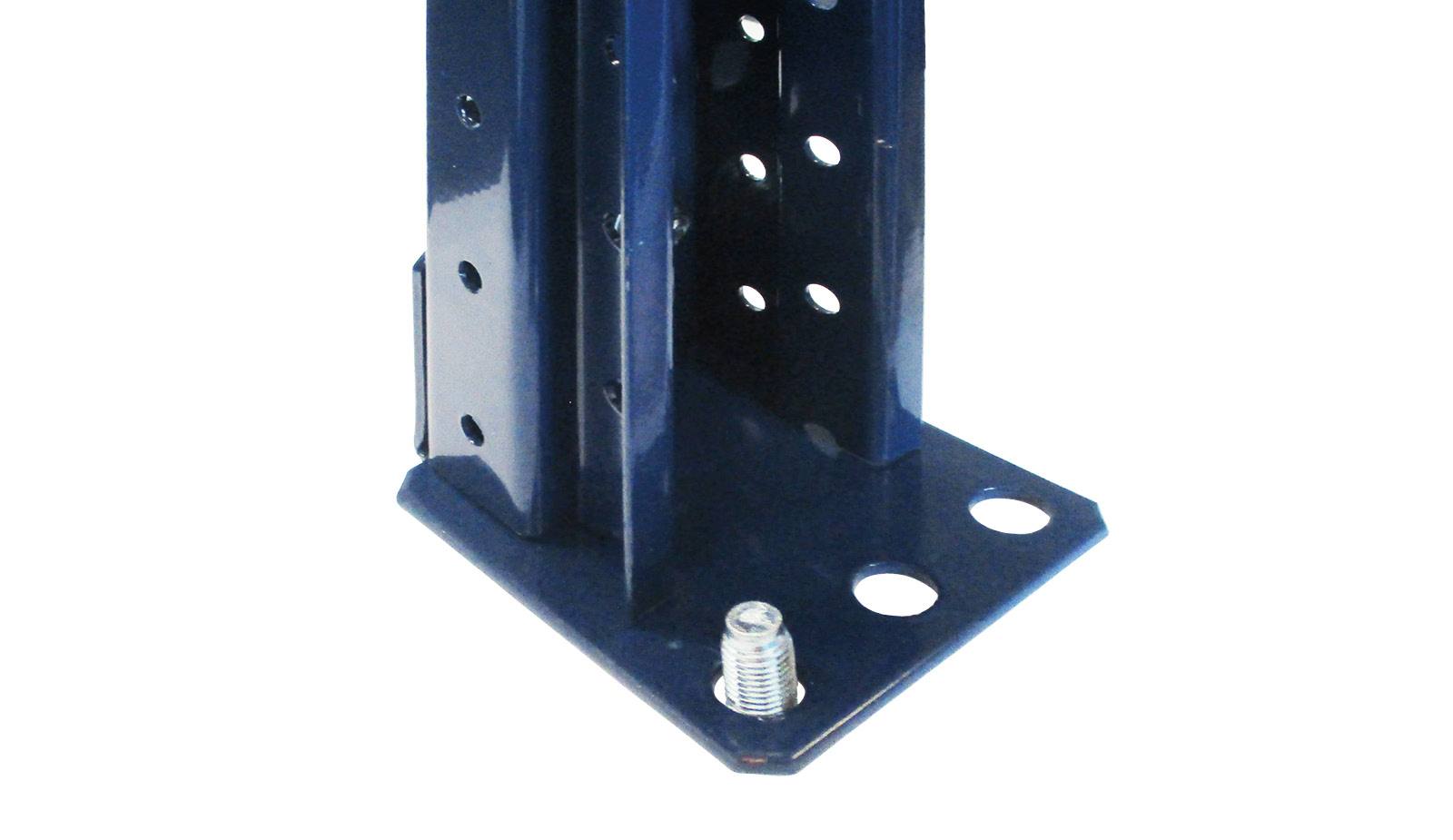

- El perno de anclaje se clava con el soporte de suelo.

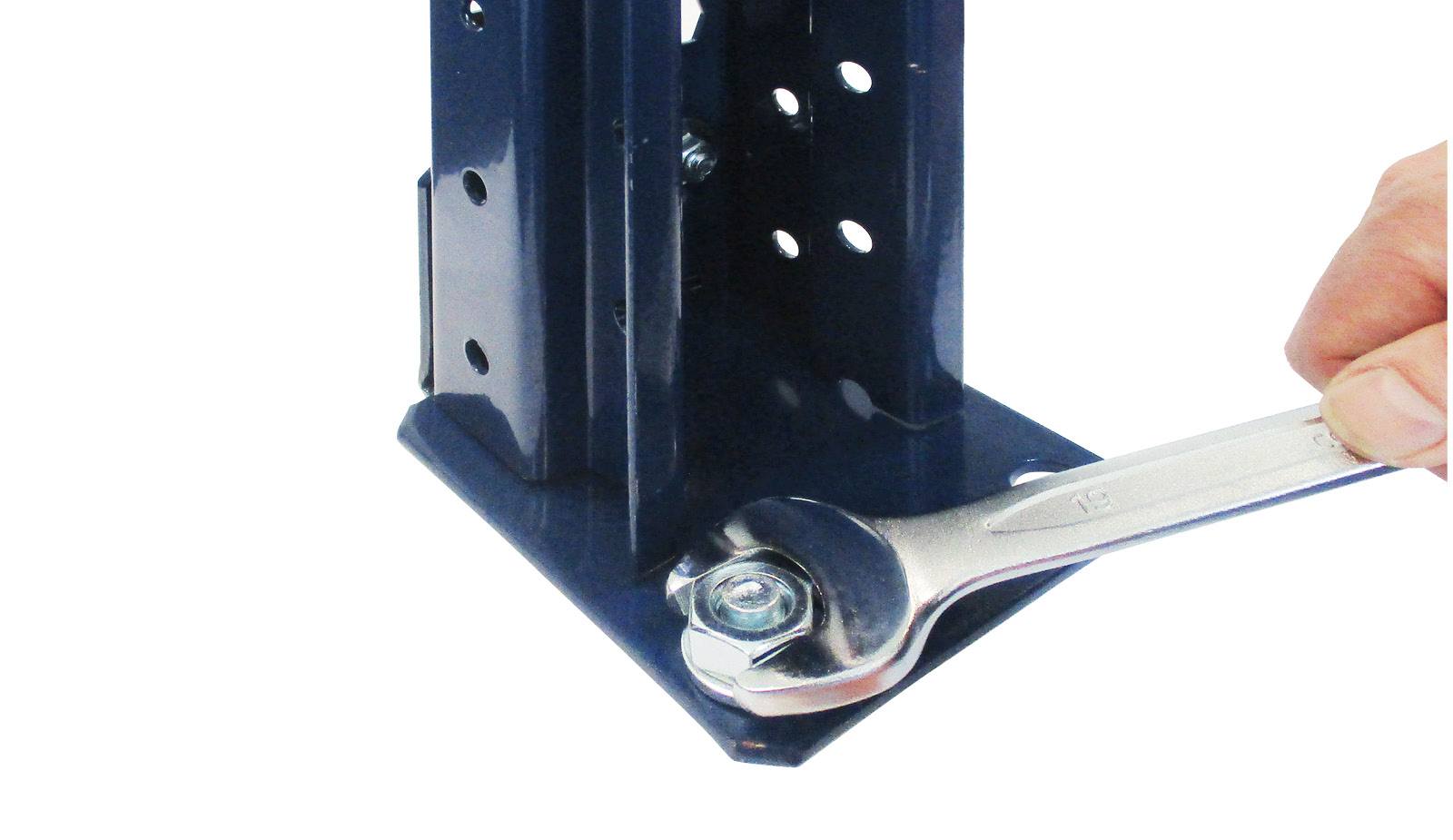

- Por último, se fija la tuerca.
- De este modo, la estantería queda anclada de forma suficiente y segura.
Tenga en cuenta lo siguiente: Los pernos de anclaje deben fijarse de forma profesional.
Nuestro equipo de montaje interno se encargará con mucho gusto del montaje profesional de sus estanterías.
Aquí encontrará más información sobre el montaje de estanterías.

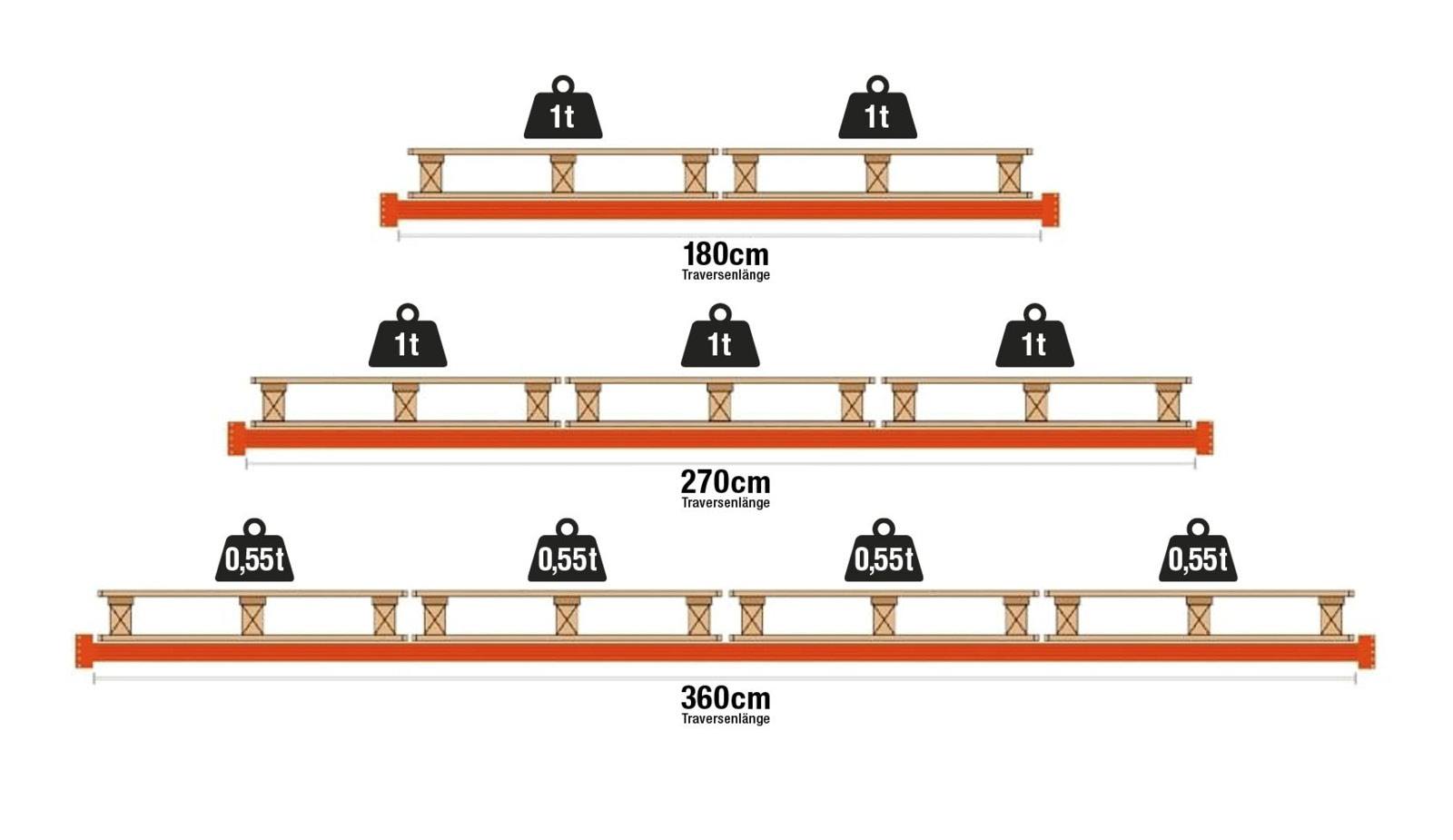

Longitud de los módulos
- La longitud de la estantería describe la anchura de una estantería, así como la distancia entre dos montantes de estantería.
- Las longitudes están disponibles en 180 cm, 270 cm y 360 cm.
- Las diferentes longitudes pueden combinarse libremente entre sí.
- Configure su estantería de paletización individualmente con las longitudes de hueco que desee. Gracias a su estructura modular, nuestras estanterías pueden ampliarse en cualquier momento.
Informaciones técnicas

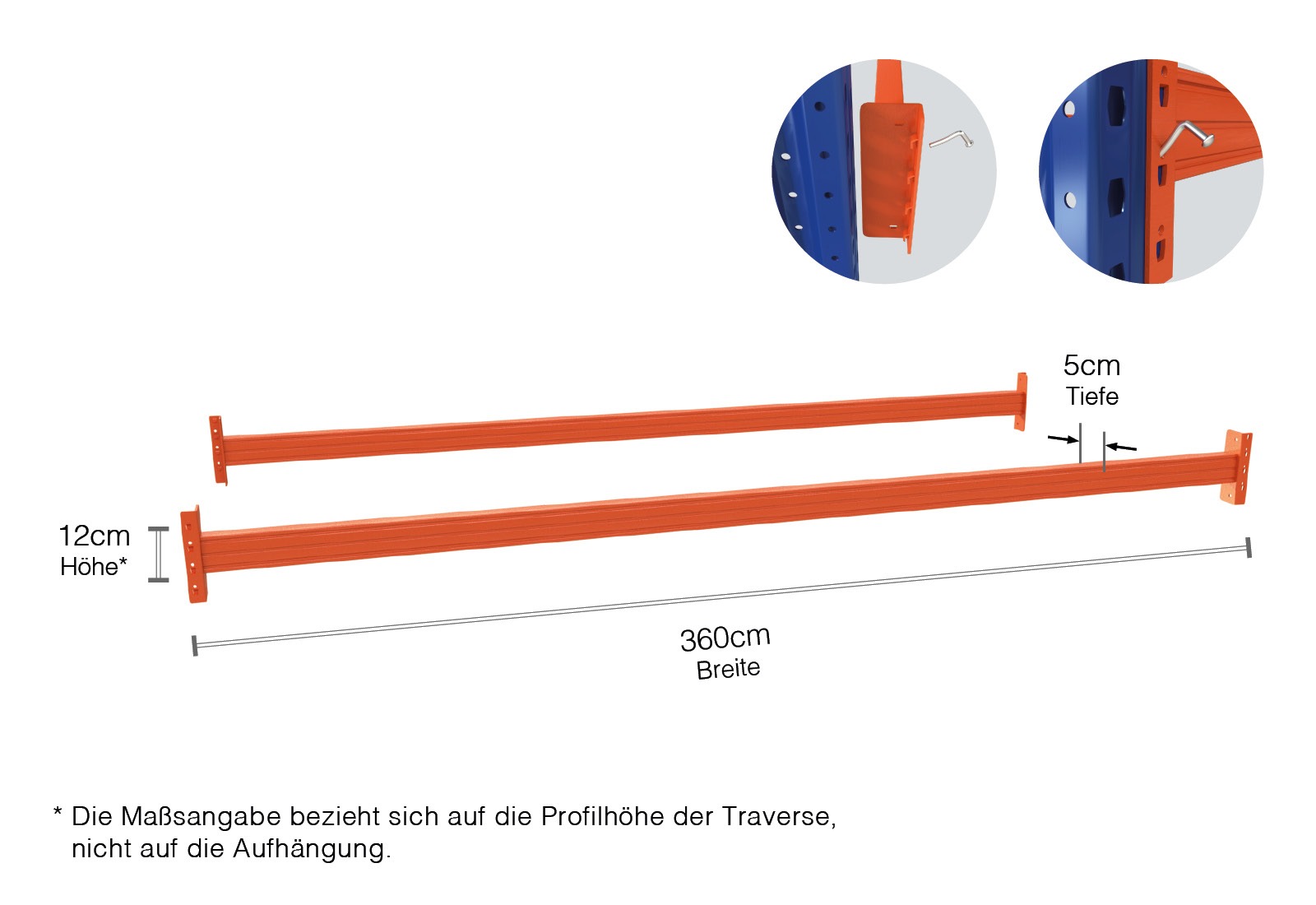

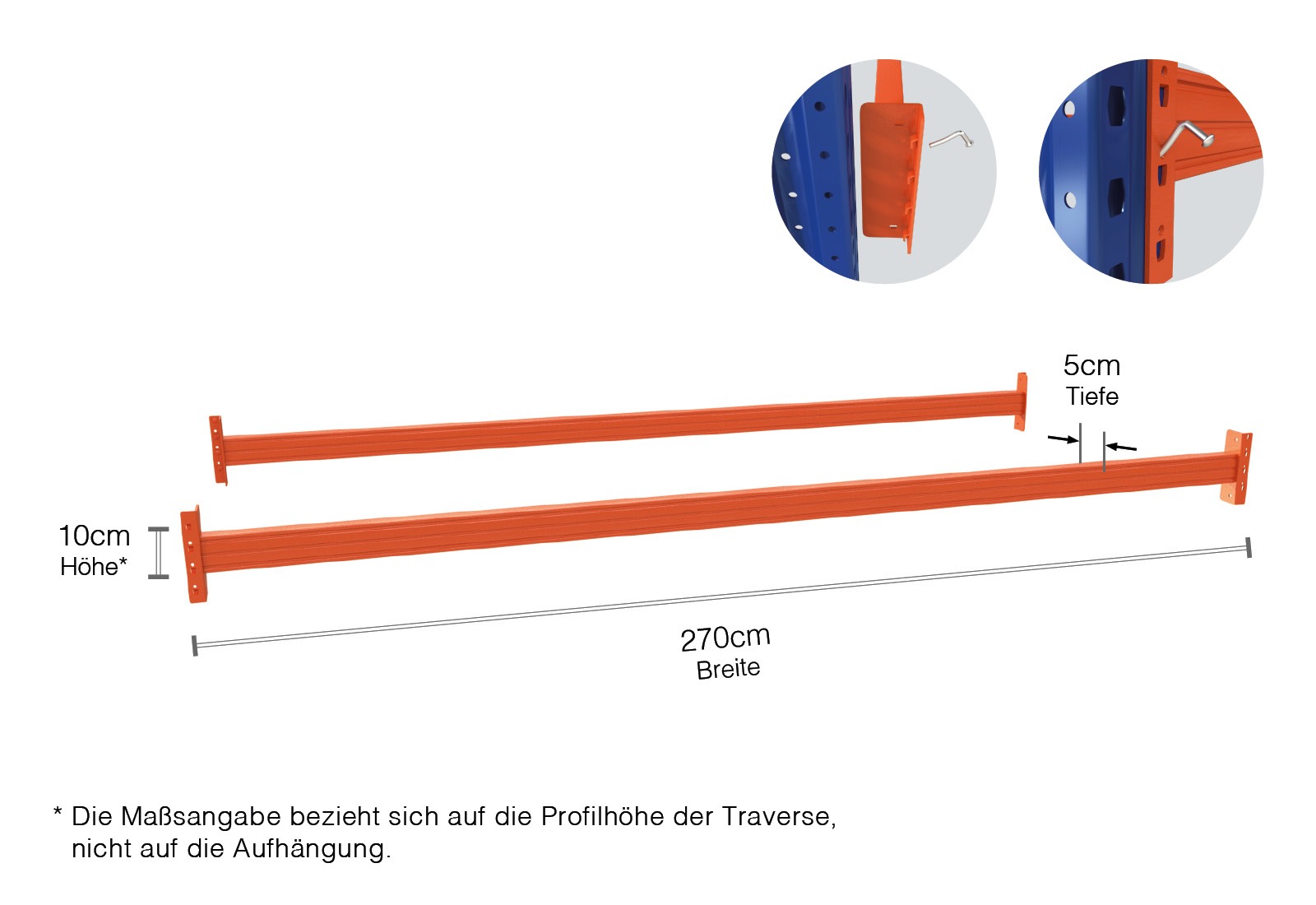

Montaje de los travesaños
Piezas individuales necesarias:
Montante de estantería premontado, travesaño, pasador de bloqueo
- Los travesaños pueden engancharse en el perfil del montante a la altura deseada.
- El pasador de seguridad protege el travesaño contra el apalancamiento accidental.
- Los distintos niveles de las traviesas se pueden ajustar en altura en incrementos de 5 cm.
Estantería para palés con soportes
Soporte de madera
El soporte de estante de madera se compone de un tablero de aglomerado (38 mm) y 4 chapas en Z. El estante de madera se coloca sobre el travesaño y se fija y estabiliza con la ayuda de placas de centrado.
Capacidad de carga sin el uso de barras de profundidad: 1500kg
Barra de profundidad / soporte de profundidad para estanterías de paletas
Capacidad de carga 600 kg por barra de profundidad insertada.
Las barras de profundidad se utilizan para aumentar la capacidad de carga de las estanterías, por ejemplo.
Se colocan en los travesaños y se fijan por sí solas gracias a su diseño.
ATENCIÓN: Mientras la carga esté sobre los travesaños, siempre tendrá disponible la capacidad de carga del par de travesaños. Independiente del soporte de la estantería.
Soporte de estantería de rejilla
Rejilla galvanizada en caliente para colocar directamente sobre los pares de travesaños.
Módulos a 88cm de ancho
Malla de 9,9cm x 9,9cm
Capacidad de carga 800 kg por módulo
Ideal para el almacenamiento de materiales o líquidos peligrosos
ATENCIÓN: Si la carga está en los travesaños, siempre tendrá disponible la capacidad de carga del par de travesaños. Independiente del soporte de la estantería
Soporte de estantería de acero
Estante de acero para colocar directamente sobre los pares de trusses.
Módulos de 88cm de ancho
capacidad de carga 1000kg por módulo.
Disponible en profundidades de 110cm y 80cm
Ideal para el almacenamiento de líquidos, por ejemplo barnices o aceites, ya que son lavables.
ATENCIÓN: Si la carga está en los travesaños, siempre se dispone de la capacidad de carga del par de travesaños. Independiente del soporte de la estantería
Doble fila de estanterías
Para ahorrar espacio en la instalación de su sistema de estanterías de paletización, se recomienda instalar dos estanterías paralelas una detrás de otra.
En este caso, tiene sentido conectar las estanterías con la ayuda de separadores para alinearlas ordenadamente y generar estabilidad adicional.
Para evitar que la paleta trasera se salga durante la carga, se recomienda instalar topes en uno de los lados de la fila de estanterías dobles.
Topes de empuje
Los topes de empuje evitan el desplazamiento o la caída involuntaria de los palets hacia atrás.
Las placas atornillables, así como los tornillos para la fijación al sistema de estanterías, están incluidos en el precio y se pueden suministrar compatibles con todos los sistemas de estanterías de paletas habituales.
La protección contra empuje forma parte de los accesorios relevantes para la seguridad de las estanterías para palés. Se instalan en los laterales de la estantería no destinados a la carga y descarga. Son obligatorios por ley en caso de tráfico público detrás de las estanterías o de estanterías paralelas.
Normativa según DIN EN 15635 y DGUV 108-007
Protección anticolisión para estanterías
Protección anticolisión para evitar posibles daños en el montante de la estantería.
Las zonas de esquina con tráfico de carretillas elevadoras deben estar equipadas con protección anticolisión según DIN EN 15365 y DGUV 108-007.
Nuestra protección anticolisión ha sido probada y certificada según DGUV 108-007 (anteriormente BGR234).
Cada protección anticolisión se suministra con cuatro anclajes de perno M12x100mm para la fijación al suelo.
